Кулачковые муфты аналог Ротекс

В крутильно-упругих муфтах со звёздочкой Rotex передача крутящего момента осуществляется за счет геометрического зацепления кулачков двух полумуфт. Между кулачками устанавливается упругий элемент - звездочка с бочкообразными лучами. Упругий элемент воспринимает на себя все колебания и удары, возникающие в процессе эксплуатации, демпфирует вибрации и не позволяет стальным кулачкам трется друг о друга. В зависимости от условий эксплуатации звездочка может быть изготовлена из материала с жёсткостью от 60 до 90 единиц по Шору. Муфты Rotex компенсируют незначительное осевое, радиальное и угловое смещение соединяемых валов.


Типоразмер	Исполнение	Зубчатый венец (п. 2) Номинальный момент [Нм]			Размеры [мм]
					Отверстие под вал d (мин-макс)	Основные размеры									Установочный винт
		92 Sh A	98Sh A	64 Sh D		L	l1;l2	E	b	s	D_H	d_H	D	N	G	t	Тa [Нм]
14	1a	7,5	12,5	16	0-16	35	11	13	10	1.5	30	10	30		M4	5	1,5
	1b					50	18,5
19	1a	10	1 7	21	0-25	66	25	16	12	2	40	18	40		MR	10	2
	1b					90	37
24	1a	35	60	75	0-35	78	30	18	14	2	55	27	55		M5	10	2
	1b					118	50
28	1a	95	160	200	0-40	90	35	20	15	2,5	65	30	65		MR	15	10
	1b					140	60
38	1	190	325	405	0-48	114	45	24	18	3	80	38	70	27	M8	15	10
	1b					164	70						80	-
42	1	265	450	560	0-55	126	50	26	20	3	95	46	85	28	M8	20	10
	1b					176	75						95	-
48	1	525	525	655	0-62	140	56	28	21	3,5	105	51	95	32	M8	20	10
	1b					188	80						105	-
55	1	410	685	825	0-74	160	65	30	22	4	120	60	110	37	M10	20	1 7
	1b					210	90						120	-
65	1	625	940	1175	0-80	185	75	35	26	4,5	135	68	115	47	M10	20	1 7
	1b					235	100						135	-
75	1	1280	1920	2400	0-95	210	85	40	30	5	160	80	135	53	M10	25	1 7
	1b					260	110						160	-
90	1	2400	3600	4500	0-110	245	100	45	34	5,5	200	100	160	62	M12	30	40

Кулачковые муфты

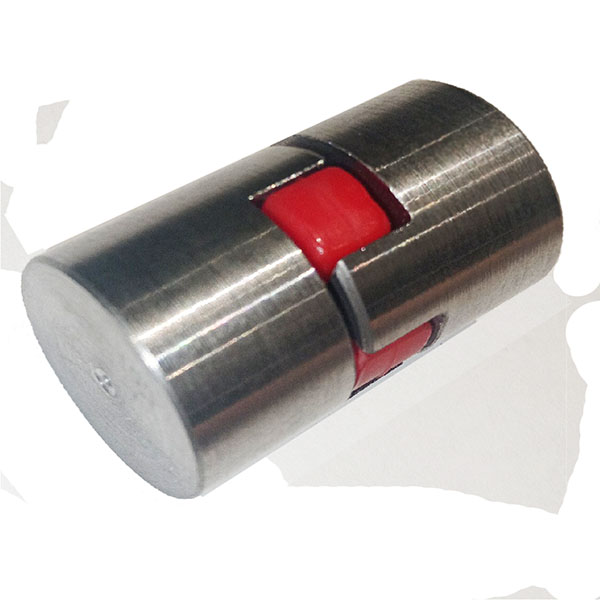

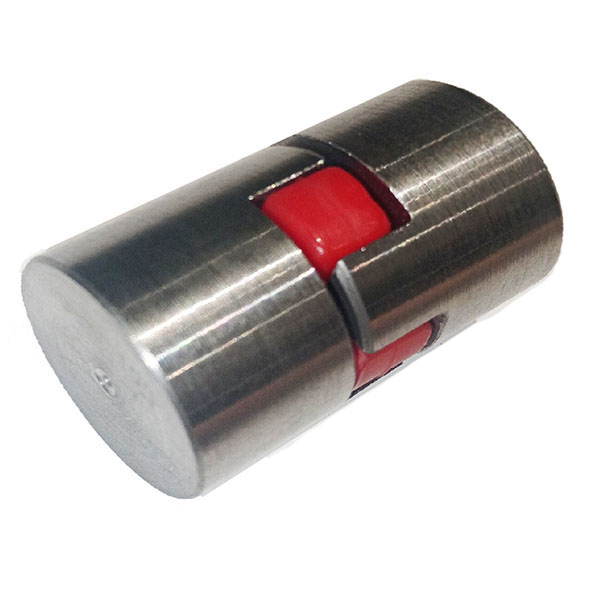

Муфта кулачковая МК14

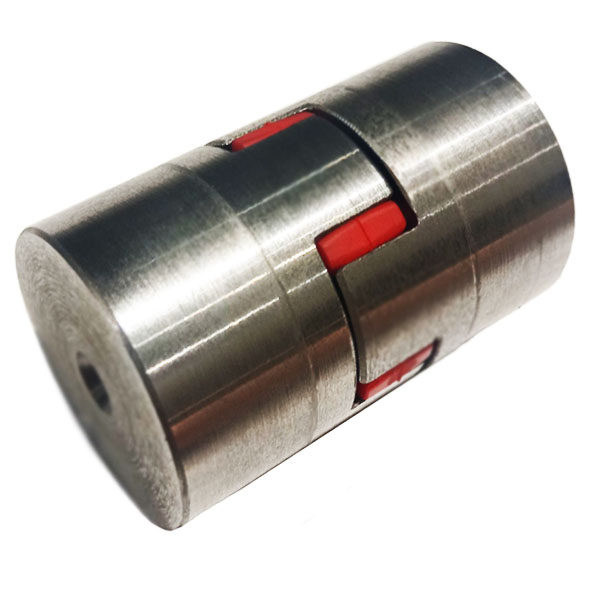

Муфта кулачковая МК19

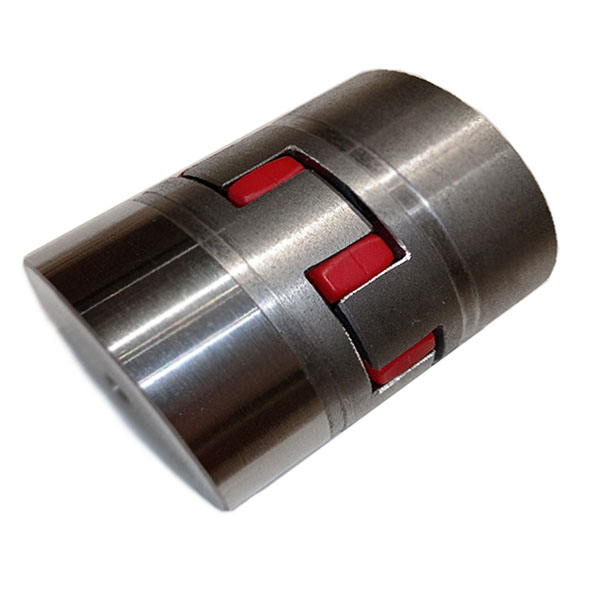

Муфта кулачковая МК24

Муфта кулачковая МК28

Муфта кулачковая МК38

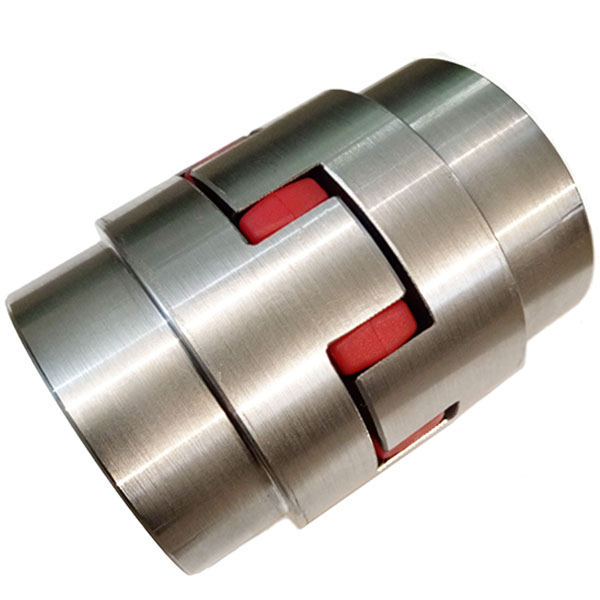

Муфта кулачковая МК42

Муфта кулачковая МК48

Муфта кулачковая МК55

Муфта кулачковая МК65

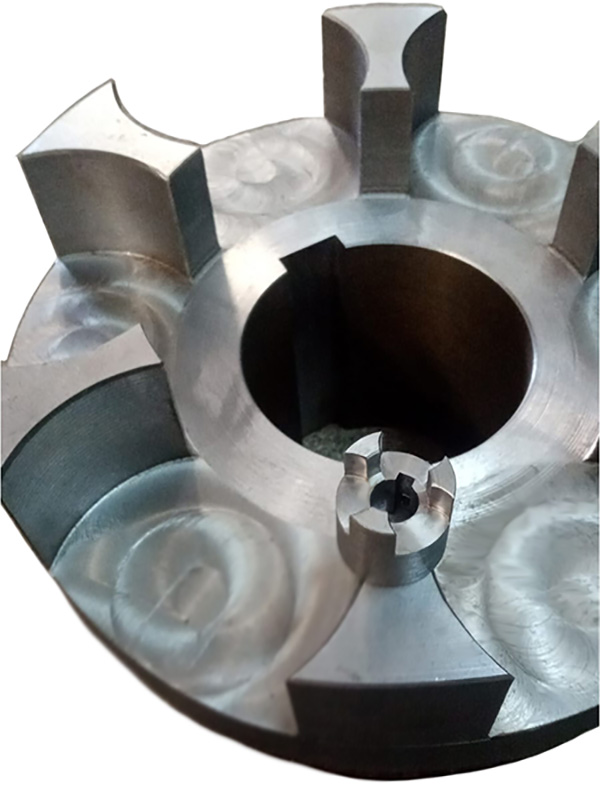

Муфты кулачковые типоразмеры 75,90,100,110,125

Размерный ряд и подбор муфты
