Предлагаем упругие втулочно-пальцевые МУВП ГОСТ21424-93.

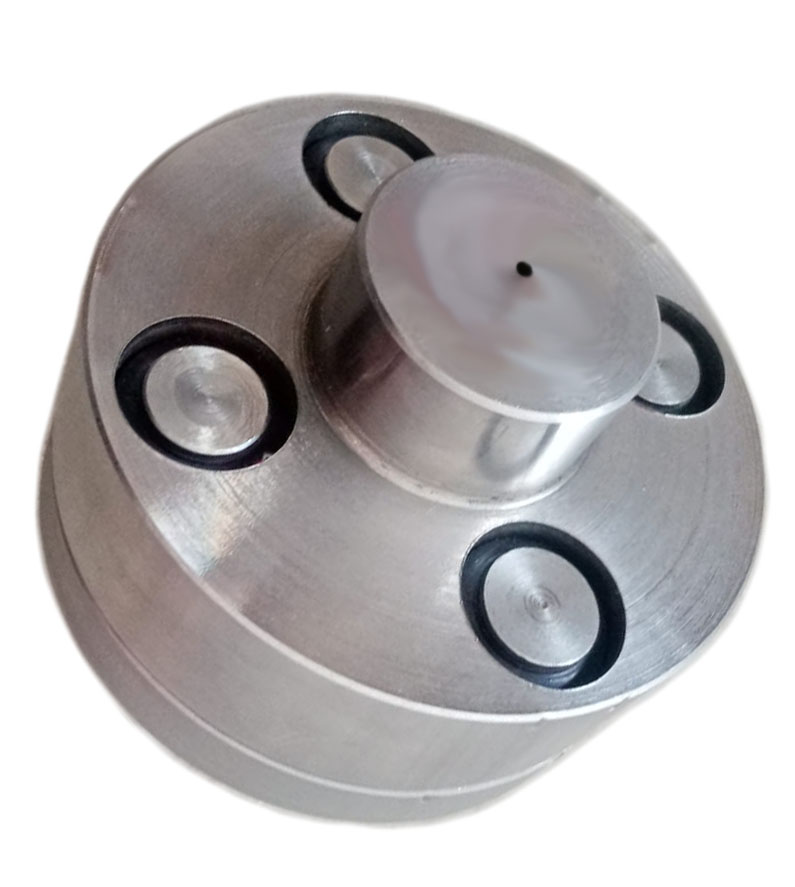

Муфта МУВП1 под расточку. Стоимость указана за комплект (две полумуфты, пальцы П1 в сборе), Изготовлена из стали 45 ГОСТ1050-88. Упругий элемент (кольца) - резина бутадиен - нитрильный каучук, твердость Шор А: 75-85.
Наружный диаметр 71 мм, посадочный диаметр max. 11 мм, длина 49 мм.
Крутящий момент 6,3 Нм
Страна изготовитель - Россия
2500 руб.

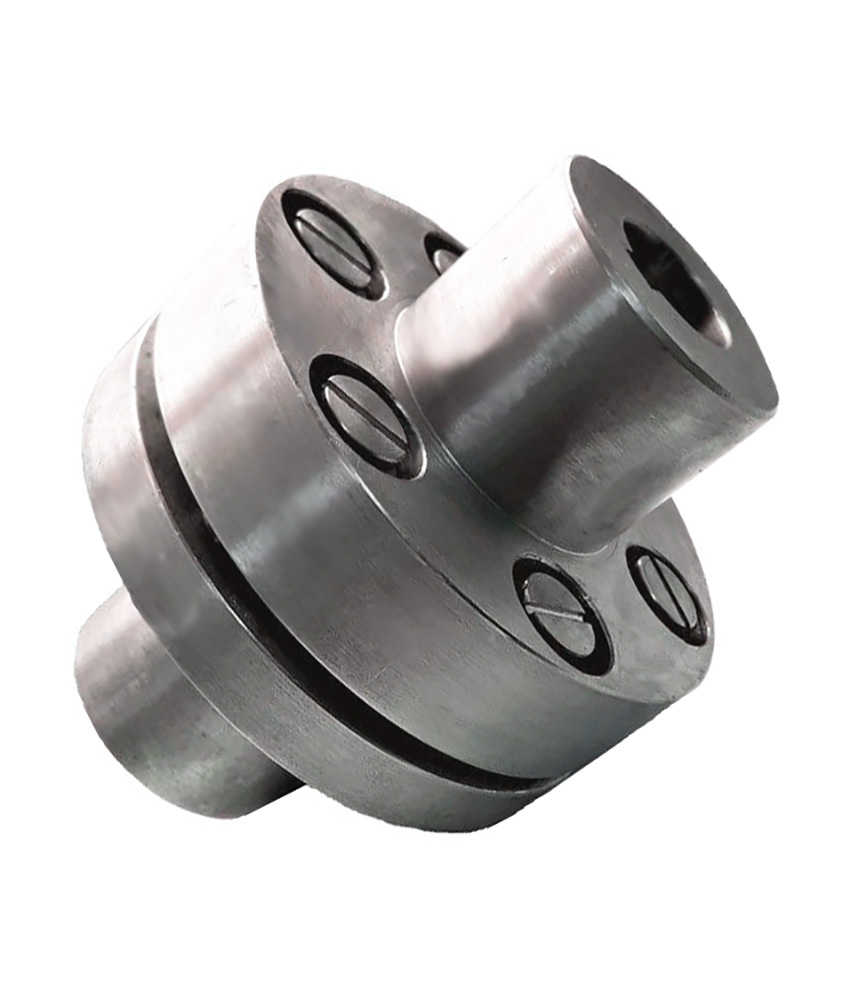

Муфта МУВП2 под расточку. Стоимость указана за комплект (две полумуфты, пальцы П1 в сборе), Изготовлена из стали 45 ГОСТ1050-88. Упругий элемент (кольца) - резина бутадиен - нитрильный каучук, твердость Шор А: 75-85.
Наружный диаметр 75 мм, посадочный диаметр max. 16 мм, длина 83 мм.
Крутящий момент 16 Нм
Страна изготовитель - Россия
2800 руб.
Муфта МУВП1 под расточку. Стоимость указана за комплект (две полумуфты, пальцы П1 в сборе), Изготовлена из стали 45 ГОСТ1050-88. Упругий элемент (кольца) - резина бутадиен - нитрильный каучук, твердость Шор А: 75-85.
Наружный диаметр 90 мм, посадочный диаметр max.19 мм, длина 84 мм.
Крутящий момент 31,5 Нм
Страна изготовитель - Россия
3900 руб.
Муфта МУВП1 под расточку. Стоимость указана за комплект (две полумуфты, пальцы П1 в сборе), Изготовлена из стали 45 ГОСТ1050-88. Упругий элемент (кольца) - резина бутадиен - нитрильный каучук, твердость Шор А: 75-85.
Наружный диаметр 100 мм, посадочный диаметр max. 25 мм, длина 104 мм.
Крутящий момент 63 Нм
Страна изготовитель - Россия
5200 руб.
Муфта МУВП1 под расточку. Стоимость указана за комплект (две полумуфты, пальцы П2 в сборе), Изготовлена из стали 45 ГОСТ1050-88. Упругий элемент (кольца) - резина бутадиен - нитрильный каучук, твердость Шор А: 75-85.
Наружный диаметр 120 мм, посадочный диаметр max. 30 мм, длина 120 мм.
Крутящий момент 125 Нм
Страна изготовитель - Россия
8000 руб.
Муфта МУВП1 под расточку. Стоимость указана за комплект (две полумуфты, пальцы П2 в сборе), Изготовлена из стали 45 ГОСТ1050-88. Упругий элемент (кольца) - резина бутадиен - нитрильный каучук, твердость Шор А: 75-85.
Наружный диаметр 140мм, посадочный диаметр max. 45 мм, длина 165 мм.
Крутящий момент 250 Нм
Страна изготовитель - Россия
12000 руб.
Муфта МУВП1 под расточку. Стоимость указана за комплект (две полумуфты, пальцы П2 в сборе), Изготовлена из стали 45 ГОСТ1050-88. Упругий элемент (кольца) - резина бутадиен - нитрильный каучук, твердость Шор А: 75-85.
Наружный диаметр 170 мм, посадочный диаметр max. 45 мм, длина 225 мм.
Крутящий момент 500 Нм
Страна изготовитель - Россия
15000 руб.
Муфта МУВП1 под расточку. Стоимость указана за комплект (две полумуфты, пальцы П3 в сборе), Изготовлена из стали 45 ГОСТ1050-88. Упругий элемент (кольца) - резина бутадиен - нитрильный каучук, твердость Шор А: 75-85.
Наружный диаметр 190 мм, посадочный диаметр max. 56 мм, длина 226 мм.
Крутящий момент 710 Нм
Страна изготовитель - Россия
19000 руб.
Муфта МУВП1 под расточку. Стоимость указана за комплект (две полумуфты, пальцы П3 в сборе), Изготовлена из стали 45 ГОСТ1050-88. Упругий элемент (кольца) - резина бутадиен - нитрильный каучук, твердость Шор А: 75-85.
Наружный диаметр 220 мм, посадочный диаметр max. 70 мм, длина 286 мм.
Крутящий момент 1000 Нм
Страна изготовитель - Россия
22000 руб.
Муфта МУВП1 под расточку. Стоимость указана за комплект (две полумуфты, пальцы П4 в сборе), Изготовлена из стали 45 ГОСТ1050-88. Упругий элемент (кольца) - резина бутадиен - нитрильный каучук, твердость Шор А: 75-85.
Наружный диаметр 250 мм, посадочный диаметр max. 90 мм, длина 288 мм.
Крутящий момент 2000 Нм
Страна изготовитель - Россия
25000руб.
Муфта МУВП1 под расточку. Стоимость указана за комплект (две полумуфты, пальцы П4 в сборе), Изготовлена из стали 45 ГОСТ1050-88. Упругий элемент (кольца) - резина бутадиен - нитрильный каучук, твердость Шор А: 75-85.
Наружный диаметр 250 мм, посадочный диаметр max. 90 мм, длина 288 мм.
Крутящий момент 2000 Нм
Страна изготовитель - Россия
25000руб.
Варианты исполнения муфты можно выбрать из каталога расположенного в ссылках для скачивания. Предоставим чертёж на согласование. Изготавливаем муфты с расточкой и шпоночными пазами полностью готовые к установке на вашем оборудовании.
В крутильно-упругих муфтах со звёздочкой Rotex передача крутящего момента осуществляется за счет геометрического зацепления кулачков двух полумуфт. Между кулачками устанавливается упругий элемент - звездочка с бочкообразными лучами. Упругий элемент воспринимает на себя все колебания и удары, возникающие в процессе эксплуатации, демпфирует вибрации и не позволяет стальным кулачкам трется друг о друга. В зависимости от условий эксплуатации звездочка может быть изготовлена из материала с жёсткостью от 60 до 90 единиц по Шору. Муфты Rotex компенсируют незначительное осевое, радиальное и угловое смещение соединяемых валов.
Типоразмер | Исполнение | Зубчатый венец (п. 2) Номинальный момент [Нм] | Размеры [мм] | ||||||||||||||
Отверстие под вал d (мин-макс) | Основные размеры | Установочный винт | |||||||||||||||
92 Sh A | 98Sh A | 64 Sh D | L | l1;l2 | E | b | s | DH | dH | D | N | G | t | Тa [Нм] | |||
14 | 1a | 7,5 | 12,5 | 16 | 0-16 | 35 | 11 | 13 | 10 | 1.5 | 30 | 10 | 30 | M4 | 5 | 1,5 | |
1b | 50 | 18,5 | |||||||||||||||
19 | 1a | 10 | 1 7 | 21 | 0-25 | 66 | 25 | 16 | 12 | 2 | 40 | 18 | 40 | MR | 10 | 2 | |
1b | 90 | 37 | |||||||||||||||
24 | 1a | 35 | 60 | 75 | 0-35 | 78 | 30 | 18 | 14 | 2 | 55 | 27 | 55 | M5 | 10 | 2 | |
1b | 118 | 50 | |||||||||||||||
28 | 1a | 95 | 160 | 200 | 0-40 | 90 | 35 | 20 | 15 | 2,5 | 65 | 30 | 65 | MR | 15 | 10 | |
1b | 140 | 60 | |||||||||||||||
38 | 1 | 190 | 325 | 405 | 0-48 | 114 | 45 | 24 | 18 | 3 | 80 | 38 | 70 | 27 | M8 | 15 | 10 |
1b | 164 | 70 | 80 | - | |||||||||||||
42 | 1 | 265 | 450 | 560 | 0-55 | 126 | 50 | 26 | 20 | 3 | 95 | 46 | 85 | 28 | M8 | 20 | 10 |
1b | 176 | 75 | 95 | - | |||||||||||||
48 | 1 | 525 | 525 | 655 | 0-62 | 140 | 56 | 28 | 21 | 3,5 | 105 | 51 | 95 | 32 | M8 | 20 | 10 |
1b | 188 | 80 | 105 | - | |||||||||||||
55 | 1 | 410 | 685 | 825 | 0-74 | 160 | 65 | 30 | 22 | 4 | 120 | 60 | 110 | 37 | M10 | 20 | 1 7 |
1b | 210 | 90 | 120 | - | |||||||||||||
65 | 1 | 625 | 940 | 1175 | 0-80 | 185 | 75 | 35 | 26 | 4,5 | 135 | 68 | 115 | 47 | M10 | 20 | 1 7 |
1b | 235 | 100 | 135 | - | |||||||||||||
75 | 1 | 1280 | 1920 | 2400 | 0-95 | 210 | 85 | 40 | 30 | 5 | 160 | 80 | 135 | 53 | M10 | 25 | 1 7 |
1b | 260 | 110 | 160 | - | |||||||||||||
90 | 1 | 2400 | 3600 | 4500 | 0-110 | 245 | 100 | 45 | 34 | 5,5 | 200 | 100 | 160 | 62 | M12 | 30 | 40 |
Cсылка для скачивания оригинального каталога: https://drive.google.com/uc?export=download&id=1qBvYbfJUNAgUMHw4sQAOOejQeJOjp6yj
